Правильне встановлення веденого диска зчеплення на двомасовий маховик передбачає, що більш випукла частина центральної маточини спрямована в бік коробки передач (до кошика). Більш плоский бік шліцьового з’єднання має дивитися безпосередньо на маховик і двигун. Найнадійніший спосіб перевірки – орієнтуватися на заводські написи на металевій основі: штампування «Getriebeseite» або «Gearbox side» завжди вказує напрямок до трансмісії.
Як визначити напрямок диска за заводським маркуванням
Виробники автомобільних запчастин прекрасно розуміють, що під час складання трансмісії легко припуститися помилки, тому наносять спеціальні підказки на металеву основу деталі. Орієнтація за цими штампуваннями є найнадійнішим способом правильного позиціонування вузла.
- Getriebeseite: цей німецький напис зустрічається найчастіше на деталях європейських брендів і перекладається як «сторона коробки передач».
- Gearbox side: англомовний аналог попереднього терміна, який також вказує на необхідність встановлення даною стороною до трансмісії.
- Schwungradseite: цей термін означає «сторона маховика», відповідно, деталь має прилягати цією площиною до двигуна.
- Flywheel side: англійська версія маркування, що вимагає розвороту елемента обличчям до двомасового механізму.
- Engine side: менш поширений, але інтуїтивно зрозумілий напис, що позначає напрямок строго до мотора.
Якщо уважно оглянути поверхню деталі перед початком монтажу, цих підказок буде цілком достатньо для успішного складання. Заводське штампування виключає будь-які подвійні трактування під час ремонту автомобіля.
Візуальні відмінності: куди дивиться опукла частина маточини
Трапляються ситуації, коли деталь поставляється без явних розпізнавальних знаків, або написи стерлися з часом, якщо ставиться старий елемент. У такому разі доводиться орієнтуватися виключно на геометричну форму конструкції. Головна відмінність криється в центральній шліцьовій маточині, яка має яскраво виражену асиметричну форму.
З одного боку металева маточина виступає за межі фрикційних накладок значно сильніше. Саме ця довга частина, що виступає, завжди має бути спрямована всередину кошика зчеплення, тобто в бік коробки перемикання передач.
Якщо спробувати прикласти деталь навпаки, то довга частина маточини просто упреться в кріпильні болти маховика або в його центральну площину. Це унеможливить щільне прилягання фрикційних накладок до робочої поверхні, а затягування болтів призведе до деформації вузла.
Особливості ведених дисків для двомасових систем
На відміну від класичних одномасових конструкцій, система з двомасовим маховиком бере на себе всю функцію гасіння крутильних коливань від роботи двигуна. З цієї причини сам ведений диск у таких вузлах часто має зовсім інший вигляд і має жорстку, монолітну конструкцію.
На ньому зазвичай відсутні звичні демпферні пружини, розташовані по колу. Усю систему пружин і гасителів перенесено в надра самого маховика, що складається з двох рухомих мас. Таке інженерне рішення робить процес перемикання передач максимально плавним і відмінно знижує вібраційне навантаження на первинний вал коробки.
Однак жорстка конструкція без пружин ніяк не скасовує правила правильної полярності. Навіть рівний на перший погляд елемент має сувору спрямованість шліцьової частини, яку критично важливо дотримати під час встановлення.
Наслідки неправильного встановлення зчеплення
Помилки під час складання вузла зчеплення обходяться автовласникам дуже дорого, оскільки вимагають повторного зняття коробки передач. Невірна полярність диска призводить до серйозних механічних пошкоджень ще на етапі перших спроб запуску двигуна.
- Заклинювання вузла: маточина, що виступає, намертво впирається в болти коленвала, через що механізм повністю втрачає рухливість.
- Відсутність витискання: пелюстки діафрагмової пружини не можуть нормально відвести натискну плиту, тому передачі перестають вмикатися навіть за втиснутої в підлогу педалі.
- Руйнування демпфера: металеві елементи починають жорстко тертися один об одного, створюючи стружку і руйнуючи дорогий двомасовий механізм.
- Поломка первинного вала: через критичний перекіс шліцьового з’єднання вал трансмісії зазнає позамежних навантажень на злам.
Подібні поломки практично неможливо виправити без повного демонтажу трансмісії і купівлі нових комплектуючих. Тому подвійна візуальна перевірка положення деталей перед затягуванням болтів є золотим правилом будь-якого грамотного механіка.

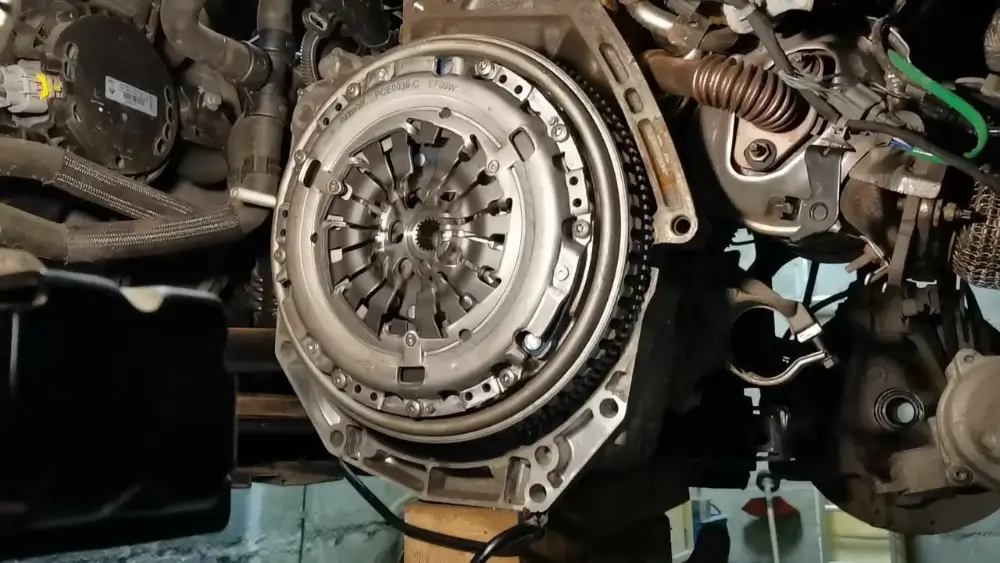

Рекомендації з монтажу та центрування вузла
Правильне позиціонування сторін – це лише половина успішного ремонту. Перед затягуванням болтів кошика необхідно строго відцентрувати диск щодо осі колінчастого вала. Для цього застосовується спеціальна пластикова або металева оправка, яка за своїми розмірами імітує первинний вал КПП.
Оправка акуратно вставляється в підшипник колінвала через шліци диска. Тільки після того, як вузол ідеально відцентрований, можна приступати до рівномірного закручування болтів кошика. Затягування обов’язково проводиться хрест-навхрест з використанням динамометричного ключа, щоб уникнути небезпечного перекосу діафрагмової пружини.
Перед фінальним складанням настійно рекомендується ретельно очистити робочі поверхні маховика і натискної плити якісним очищувачем гальм. Будь-які випадкові масляні плями на металі неминуче призведуть до пробуксовки нового зчеплення під навантаженням.
Відповіді на часті запитання (FAQ)
Чи можна поставити диск з демпферними пружинами на двомасовий маховик?
Конструктивно це можливо, але технічно абсолютно недоцільно. Подвійне гасіння коливань (одночасно в маховику і в самому диску) може призвести до непередбачуваної поведінки трансмісії, сильних ривків під час рушання і резонансу. Завжди краще використовувати запчастини, які строго відповідають VIN-коду конкретного автомобіля.
Що робити, якщо на диску немає взагалі ніяких заводських написів?
Орієнтуйтеся виключно за довжиною виступаючої частини шліцьової маточини. Прикладіть диск спочатку однією, а потім іншою стороною до маховика без кошика. Той бік, за якого деталь лягає рівно на фрикційну площину і ні за що не чіпляється своїм центром, має дивитися на двигун.
Чи потрібно змащувати шліци перед установкою?
Так, на шліци первинного вала і маточини обов’язково наноситься мінімальна кількість спеціального термостійкого консистентного мастила. Головне правило тут – не переборщити, інакше відцентрова сила під час обертання розкидає надлишки мастила прямо на робочі фрикційні накладки, що спричинить сильне пробуксовування.
